Конструктивні переваги
Станина верстата
Важка сталева рама має високу вібростійкість, великий опір вигину, крученню та зсуву. В основі конструкції використовуються товстостінні труби прямокутного перерізу та листова сталь товщиною до 4 мм. Таким чином, станина забезпечує довгу стабільну роботу та великий ресурс верстата.
Пиляльний агрегат
Литий корпус пиляльного вузла забезпечує високу жорсткість, вібростійкість та надійність верстату. Сучасна конструкція та обов’язкова обкатка на заводі виробнику при прийманні верстата, гарантують ідеальну роботу в будь яких умовах.
Роликова каретка
Каретка виконана з багатокамерного алюмінієвого профілю зі збільшеною товщиною стінки. Переміщення відбувається по сталевим циліндричним напрямним, які забезпечують високу точність та якість розпилу. Ширина каретки складає 430 мм.
Телескопічна опора
Телескопічна опора шириною 410 мм, масивні кронштейни кріплення до станини, а також три пари підтримуючих поліуретанових роликів, забезпечують геометричну стабільність конструкції та дозволяють працювати з листами матеріалу великої ваги без втрати точності та якості розкрою.
Основний опорний стіл
Опорний стіл розміром 1270*660 мм і додаткова підтримуюча планка довжиною 1010 мм дозволяють зручно працювати з повноформатними листами. Металевий ролик на торці полегшує завантаження важких деталей.

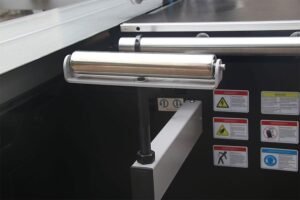

Підтримуючий ролик
Підтримуючий ролик встановлено з правої сторони між лінією різу та паралельним упором. Полегшує завантаження нестандартних важких деталей.
Управління паралельним упором
Управління паралельним упором здійснюється через PLC контролер. Привід реалізовано від сервомотора DELTA TAIWAN, високоточної кулько-гвинтової пари та лінійної напрямної. Точність позиціонування складає менш ніж 0,01 мм.
Панель керування
Система управління з промисловим комп’ютером на базі Windows, та TOUCH SCREEN монітором 12”. З пульта є можливість вмикати/вимикати основну та підрізну пилки, регулювати висоту вильоту та кут нахилу пилок, а також керувати паралельним упором. Програмне забезпечення дозволяє створювати карти розкрою та бачити симуляцію розкрою плити.
Захисний кожух
Захисний кожух легко регулюється за висотою забезпечуючи якісне видалення та захист оператора. Така конструкція дозволяє виключити з розкрою ніж без зняття захисного кожуха.
Фіксація каретки
Механізм точної фіксації каретки по всьому робочому діапазону.
Основна лінійка
Обладнана двома відкидними упорами для швидкого та точного налаштування на необхідний розмір. Оснащена лінійками з гравірованими шкалами та лупою. Завдяки телескопічній лінійці довжина сягає 3700 мм.
Цифрові дисплеї
В базовій комплектації основна лінійка оснащена два цифровими дисплеями на основній лінійці.
ОПЦІЙНЕ ОСНАЩЕННЯ
Програмне забезпечення SAGAMAC Master CUT для оптимізації розкрою
Принтер для друку етикеток
Кнопки дистанційного запуску та зупинки основного та підрізного агрегатів.
