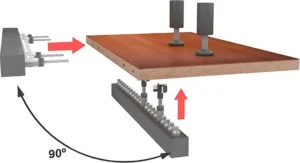

Схема обробки
Конструктивні переваги

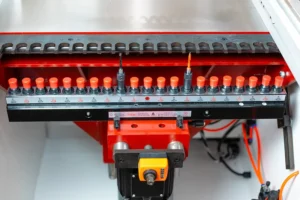

Свердлильна група
Свердлильна група оснащено 21 свердлильним шпинделем, міжосьова відстань 32 мм. Конструкцією передбачено можливість вертикального та горизонтального позиціонування, з функцією фіксації у проміжному положенні, що дозволяє виконувати вертикальне та горизонтальне свердління, а також свердління під кутом 45°. Поворот свердлильного супорта відбувається автоматично за допомогою пневматики.

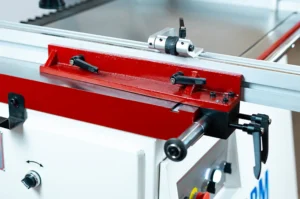

Бічні упори
Масивні бічні упори забезпечують легке та точне налаштування необхідного розміру.

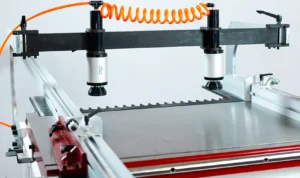

Пневматичні затискачі
Надійна фіксація деталі будь-якого розміру за допомогою двох вертикальних пневматичних затискачів.

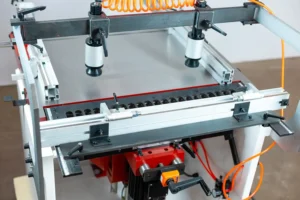

Базуючі лінійки
У комплект поставки включено:
2 профільні алюмінієві лінійки з міліметровою шкалою завдовжки по 1500 мм;
4 відкидні упори для швидкого позиціонування заготовок.

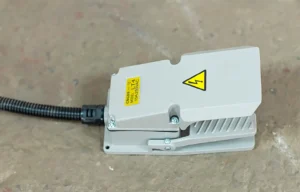

Керування циклом
Початок циклу обробки здійснюється в автоматичному режимі натисканням на педаль.

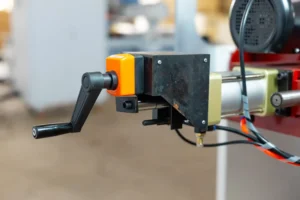

Система регулювання глибини свердління
Регулювання глибини свердління здійснюється за допомогою ручки із підведенням та метрикою.

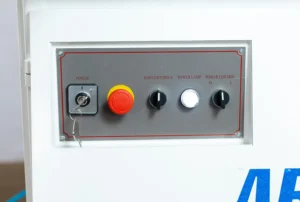

Панель керування
Простий і зрозумілий пульт керування розміщений на передній верстатній панелі, що зручно для роботи оператора.
